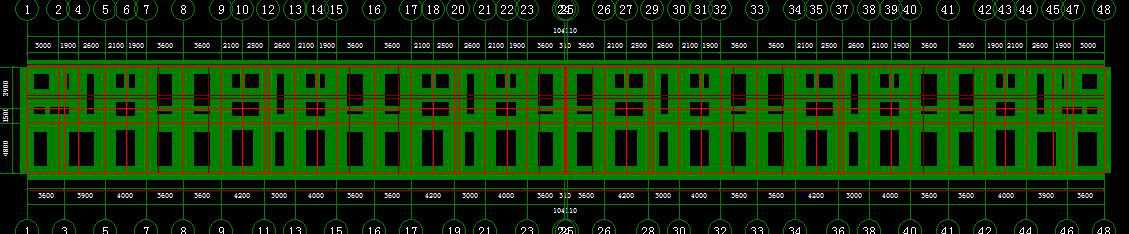

为什么我不会画条形基础 怎么画呀 请高人指点

技 术 交 底 记 录 表 C2-1 资料编号 条形基础 工 程 名 称 交底日期 2016-8-17 施工单位 分项工程名称 交底提要 交底内容： 审核人 交底人 接受交底人 本表由施工单位填写。 一、 施工准备 （一） 作业条件 1、 由建设、监理、施工、勘察、设计单位进行地基验槽，完成验槽记录及地基 验槽隐检手续，如遇地基处理，办理设计洽商，完成后由监理、设计、施工 三方复验签认。 2、 完成基槽验线手续。 （二） 材料要求 1、 水泥：根据设计要求选水泥品种、强度等级；若遇有侵蚀性介质，要按设计 要求选择特种水泥；有产品合格证、出厂检验报告及快测试验报告。 2、 砂、石子：有进场复验报告，质量符合现行标准要求。 3、 水：采用饮用水。 4、 外加剂、掺合料：根据设计要求通过试验确定。 5、 预拌混凝土所用原材料须符合上述要求，必须具有出厂质量证明文件、检测 报告、原材试验报告。 6

挖条形基础 V=L*(ah+kh2) a=垫层宽 +工作面 *2 h=挖土深度 k=放坡系数 挖基坑 V=(a+2c+kh)*(b+2c+kh)*h+1/3k2h3 a=长底边 b=短底边 c=工作面 h=挖土深度 k=放坡系数 平整场地 : 建筑物场地厚度在± 30cm 以内的挖、填、运、找平 . 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积 （2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积 3、注意事项 （1）、有的地区定额规则的平整场地面积：按外墙外皮线外放 2米计算。计算时按外墙外 边线外放 2 米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放 2米的中心 线× 2=外放 2
