擅长：
在外圆上划螺旋线，然后划牙型，然后扫描切除出螺纹6人赞同 2018-09-26发表于 -
公制外螺纹细牙
公制外螺纹细牙
1 公制外螺纹（细牙） 公称直径× 螺距 大径 中径 小径 螺胚直径 最大 最小 最大 最小 最大 最小 最大 M3X0.35 2.981 2.896 2.754 2.687 2.602 2.71 2.73 M4X0.5 3.980 3.874 3.655 3.580 3.439 3.60 3.63 M5×0.5 4.980 4.874 4.655 4.580 4.439 4.60 4.63 M6×0.75 5.978 5.838 5.491 5.391 5.166 5.42 5.46 M8×0.75 7.978 7.838 7.491 7.391 7.166 7.42 7.46 M8×1 7.974 7.794 7.324 7.212 6.891 7.26 7.29 M10×0.75 9.978 9.838 9.491 9.391 9.166 9.42 9.46 M10×
-
擅长：
工具：SolidWorks、电脑
外螺纹步骤：
绘制零部件，然后点“插入”——“曲线”——“螺旋线”。
选中圆柱的端面，草绘一个直径为10mm的圆，确定。设置螺旋线的螺距为1.5mm，圈数为20，方向向上。
在过圆柱中心轴的任意平面上（如果没有可以自己创建）草绘如图所示的三角形（此为螺纹接口）。

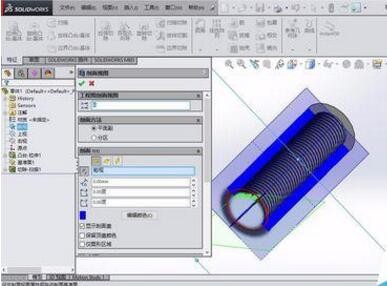

点“切除-扫描”，选小三角型为轮廓，螺旋线为路径，确定。
得到实体螺纹。
内螺纹步骤：
绘制零部件，点击曲线--螺旋线命令，或者通过命令搜索搜索螺旋线，在圆柱的上表面绘制一个直径为20的圆，绘制完毕就可以退出草图，然后输入相关的参数，如高度、螺距、圈数，即可完成螺旋线的创建。
建立一盒基准面，第一参考为螺旋线的末端点，第二参考为曲线，即为螺旋线，然后垂直于曲线。完成基准面的建立。
在基准面上，绘制三角形或者等腰梯形，为螺纹的形状。绘制完毕退出草图，然后点击扫描切除，轮廓为三角形，路径为螺旋线。
最后，可以通过视图--显示--半剖视图来查看所绘制的图，也可以使用螺纹装饰图来绘制。具体可看之前的经验。
63人赞同 2018-09-26发表于
